A nuvem e as aplicações do AI estão conduzindo a procura para taxas de dados além de 100 Gb/s, movendo-se para de alta velocidade e a baixa potência 400 Gb/s interconecta. A indústria de fibra ótica está respondendo desenvolvendo dois padrões dos ethernet de IEEE 400G, a saber 400GBASE-SR4.2 e 400GBASE-SR8, para apoiar o espaço da aplicação do curto-alcance dentro do centro de dados. Este artigo elaborará nos dois padrões e em sua comparação.
400GBASE-SR4.2, igualmente chamado 400GBASE-BD4.2, é uns 4 pares, a solução multimodo de 2 comprimentos de onda que apoia alcances de 70m (OM3), de 100m (OM4), e de 150m (OM5). É não somente o primeiro exemplo de uma solução de IEEE 802,3 que empregue ambos os pares múltiplos de fibras e de comprimentos de onda múltiplos, mas os primeiros ethernet padrão para usar igualmente dois comprimentos de onda curtos para dobrar a capacidade da fibra multimodo de 50 Gb/s a 100 Gb/s pela fibra.
400GBASE-SR4.2 opera-se sobre o mesmo tipo de expedição de cabogramas usado para apoiar 40GBASE-SR4, 100GBASE-SR4 e 200GBASE-SR4. Usa a transmissão bidirecional em cada fibra, com cada comprimento de onda que viaja em sentidos opostos. Como tal, cada posição ativa no transceptor é um transmissor e um receptor, que signifique 400GBASE-SR4.2 tem oito transmissores óticos e oito receptores óticos em uma configuração ótica bidirecional.

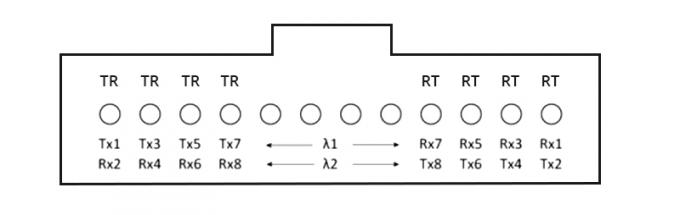

O arranjo ótico da pista é mostrado como segue. As quatro posições leftmost etiquetadas TR transmitem o comprimento de onda λ1 (850nm) e recebem o comprimento de onda λ2 (910nm). Inversamente, as quatro posições rightmost etiquetadas RT recebem o comprimento de onda λ1 e transmitem o comprimento de onda λ2.

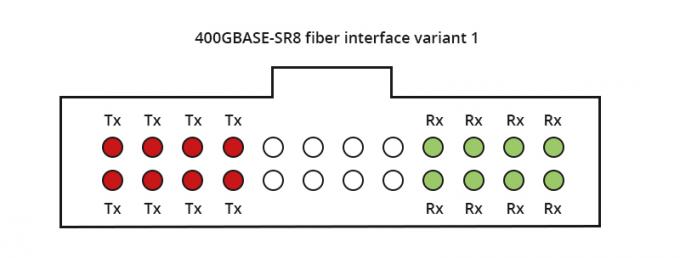

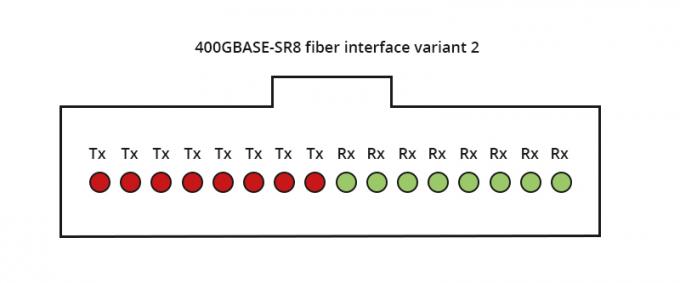

400GBASE-SR8 é uns 8 pares, 1 solução multimodo do comprimento de onda que apoia alcances de 70m (OM3), 100m (OM4 & OM5). É a primeira relação da fibra de IEEE para usar oito pares de fibras. Ao contrário de 400GBASE-SR4.2, opera-se sobre um único comprimento de onda (850nm) com cada par que apoia a transmissão de 50 Gb/s. Além, tem duas variações do arranjo ótico da pista. Uma variação usa as 24 fibras MPO, configuradas como duas fileiras de 12 fibras, e a outra variação da relação usa uma único-fileira MPO-16.
400GBASE-SR8 oferece a flexibilidade da fibra que baralha com configurações 50G/100G/200G. Igualmente apoia a fuga em velocidades diferentes para várias aplicações tais como o cálculo, o armazenamento, o flash, o GPU, e o TPU. Os transceptores de 400G-SR8 QSFP DD/OSFP podem ser usados como 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, 8x50GBASE-SR.
Como as soluções multimodos para os ethernet 400G, o 400GBASE-SR4.2 e o 400GBASE-SR8 compartilham de algumas características, mas d igualmente difira em um número de maneiras como discutido na seção precedente.
A seguinte tabela mostra uma imagem clara de como comparam entre si.
| 400GBASE-SR4.2 | 400GBASE-SR8 | |
|---|---|---|
| Alliance | IEEE 802.3cm | IEEE 802.3cm (fuga: 802.3cd) |
| Alcance máximo | 150m sobre OM5 | 100m sobre OM4/OM5 |
| Fibras | 8 fibras | 16 fibras (cabo de remendo da fita) |
| Comprimento de onda | 2 comprimentos de onda (850nm e 910nm) | 1 comprimento de onda (850nm) |
| Tecnologia de BiDi | Apoio | / |
| Formato da modulação do sinal | Sinalização PAM4 | Sinalização PAM4 |
| Laser | VCSEL | VCSEL |
| Fatora de formulários | QSFP-DD, OSFP | QSFP-DD, OSFP |
400GBASE-SR8 é tecnicamente simples mas exige um cabo de remendo da fita com 16 fibras. Geralmente é construído com os 8 lasers de VCSEL e não inclui nenhuma caixa de engrenagens, assim que o custo total dos módulos e das fibras permanece baixo. Pelo contraste, 400GBASE-SR4.2 é tecnicamente mais complexo assim que o custo total de fibras ou dos módulos relacionados é mais alto, mas pode apoiar um alcance mais longo.
Além, 400GBASE-SR8 oferece a flexibilidade e uma densidade mais alta. Apoia a fibra que baralha com configurações 50G/100G/200G e fanout em velocidades diferentes do I/O para várias aplicações. Um transceptor de 400G-SR8 QSFP-DD pode ser usado como 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, ou 8x50GBASE-SR.
Enquanto a fibra multimodo continua a evoluir para servir aumentos da procura para a velocidade e a capacidade, 400GBASE-SR4.2 e 400GBASE-SR8 ajudam ethernet e escala do impulso 400G acima das relações da fibra multimodo demasiado a assegurar a viabilidade de soluções óticas para várias aplicações de exigência.
Os dois padrões de IEEE 802.3cm fornecem um trajeto liso da evolução para ethernet, serviços nuvem-baseados de impulso e aplicações. Os avanços futuros apontam para a capacidade para apoiar mesmo umas taxas de dados mais altas enquanto são promovidos ao nível seguinte. A indústria do centro de dados aproveitar-se-á da tecnologia a mais atrasada da fibra multimodo tal como a fibra OM5, e usa comprimentos de onda múltiplos para transmitir 100 Gb/s e 400 Gb/s sobre fibras sobre o alcance curto de mais medidores than150.
Além do marco temporal 2021-2022, uma vez que um padrão de 800 ethernet de Gb/s é estandardizado, usar mais tecnologia avançada com operação do dois-comprimento de onda poderia criar uns 800 Gb/s, relação dos quatro-pares. Ao mesmo tempo um único comprimento de onda podia apoiar uma relação de 800 oito-pares de Gb/s. Neste sentido, 400GBASE-SR4.2 e 400GBASE-SR8 estão ajustando o ritmo por um futuro prometedor.
