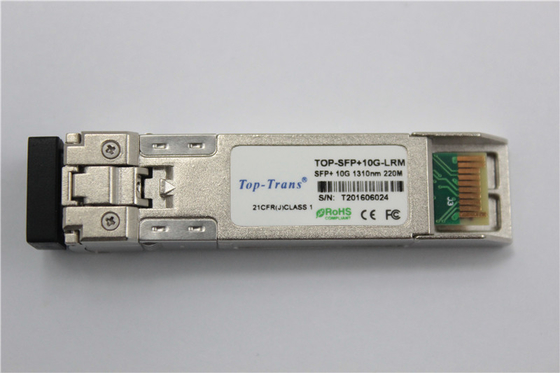

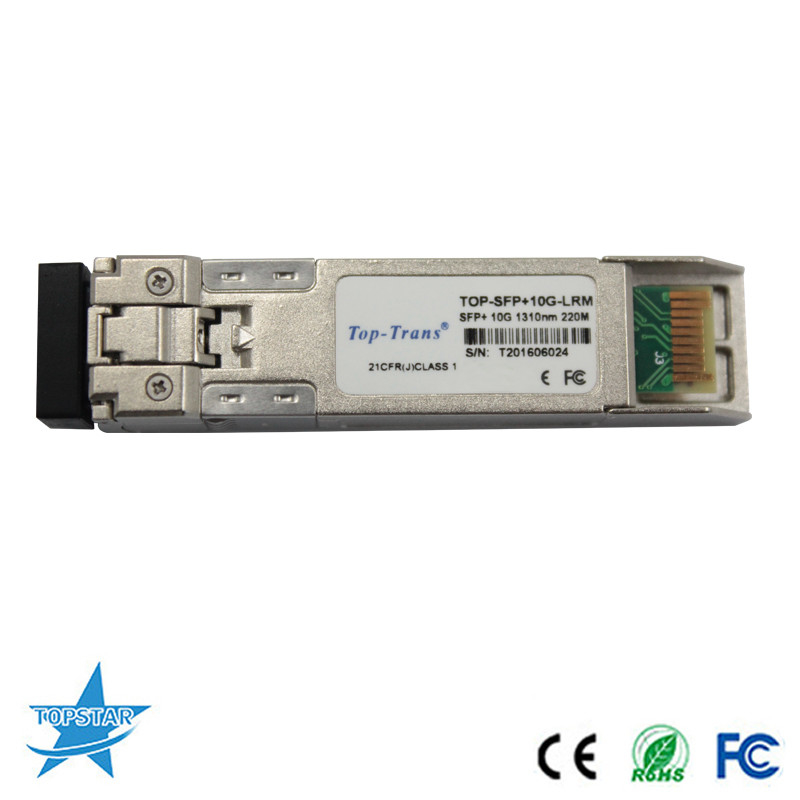

10G módulo ótico ótico do transceptor 220M MMF 1310nm SFP+ da base LRM
características óticas do módulo de 10G 220m MMF:
relação 10Gb/s ótica de série complacente a 802.3aq 10GBASE-LRM
transmissor de 1310nm DFB, fotodetector do PIN
Conector frente e verso do LC
Cerco do metal, para o mais baixo IEM
Relação elétrica complacente a SFF-8431
Especificações para 10 gigabits “SFP+”
relação do 2-fio para especificações da gestão
Complacente com SFF 8472
Única fonte de alimentação 3.3V
transmissão do legado OM1 MMF de 220M
Variação da temperatura de funcionamento do caso: - 5°C a 70°C
PPLICATIONS
Ethernet de 10GBASE-LRM 10G
PADRÃO
Complacente com SFF-8472 SFP+ MSA.
Complacente a SFP+ SFF-8431 e SFF-8432.
Complacente a 802.3ae 10GBASE-LRM.
RoHS complacente
Funções diagnósticas de Digitas
Apoio dos transceptores de TOPSTAR TOP-SFP+-10G-LRM o protocolo de comunicação de série de 2 fios como definido em SFP
MSA1.
A identificação de série padrão de SFP fornece o acesso à informação da identificação que descreve o transceptor
capacidades, relações padrão, fabricante, e a outra informação.
Adicionalmente, os transceptores de TOPSTAR SFP+ fornecem uma relação de monitoração diagnóstica digital aumentada original,
qual permite o acesso do tempo real aos parâmetros de funcionamento do dispositivo tais como a temperatura do transceptor, polarização do laser
o poder ótico atual, transmitido, recebeu a tensão ótica do poder e de fonte do transceptor. Igualmente define
sistema sofisticado de alarme e de bandeiras de advertência, que alertar utilizadores finais quando parâmetros de funcionamento particulares
é a parte externa de uma escala normal do grupo da fábrica.
SFP MSA define um mapa de memória de 256 bytes em EEPROM em que é acessível sobre uma relação de série de 2 fios
8 o endereço mordido 1010000X (A0h). A relação de monitoração diagnóstica digital utiliza o endereço 8 mordido
1010001X (A2h), assim que o mapa de memória de série originalmente definido da identificação permanecem inalterados.
O funcionamento e a informação dos diagnósticos são monitorados e relatados por um transceptor dos diagnósticos de Digitas
Controlador (DDTC) dentro do transceptor, que é alcançado através de uma relação de série de 2 fios. Quando a série
o protocolo é ativado, o sinal de pulso de disparo de série (LCC, modificação Def 1) é gerado pelo anfitrião. Os pulsos de disparo positivos da borda
dados no transceptor de SFP naqueles segmentos dos E2PROM que escrever-não são protegidos. O negativo
dados dos pulsos de disparo da borda do transceptor de SFP. O sinal de dados de série (SDA, modificação Def 2) é bidirecional para a série
transferência de dados. O anfitrião usa SDA conjuntamente com a LCC para marcar o começo e o fim da ativação de série do protocolo.
As memórias são organizadas como uma série de palavras de dados de 8 bits que podem ser endereçadas individualmente ou sequencialmente
10G SFP+ 1310nm 220M Optical Module Specification
| Tipo da fibra |
MMF |
| Conector |
LC |
| Lasers |
EML |
|
Variação da temperatura de funcionamento do caso
|
-5°C a 70°C
|
|
Temperatura de armazenamento
|
-40-+85
|
| Relação da extinção |
DB 3,5 |
| Certificação |
CE |
| Única fonte de alimentação |
3.3V |
FAQ
Q1. São seus transceptores óticos originais?
A1.Yes, todos nossos transceptores óticos são garantidos 100% original!
Q2.How você garante a qualidade de SFP?
A2.We têm o equipamento de teste profissional e a equipe do QC. Cada unidade será testada inteiramente com desempenho perfeito antes de enviar.
Q3. Que você fará se eu encontrei que o produto tem todo o problema da qualidade?
A3.We suportam cada venda com nossa garantia risco-livre do dinheiro-para trás! Você pode comprar com confiança de uma empresa de boa fé que esteja servindo seus clientes por mais de 10 anos! Nosso sonho é construir uma empresa famosa de 100 anos!
Q4. Que é a vantagem de sua empresa?
Reputações excelentes com 12 anos continuamente nenhum problema principal da qualidade,
Crescimento ano após ano mais de 20% nas vendas durante os 12 anos passados.
Os estoques guardam mais de 200.000 transceptores a qualquer altura para a entrega imediata
Garantia: 3 anos
Q5. Você tem o compatíveis?
A5.Yes, nós temos nosso próprio tipo: Parte-transporte, incluindo 1X9, SFP, XFP, SFP+, BIDI em todos os tipos das especificações.
O tipo de Q6.Which pode ser compatível de seu módulo?
HuaWei, HP, H3C, zimbro, Dell, Intel, Avago, ect de Finisar
