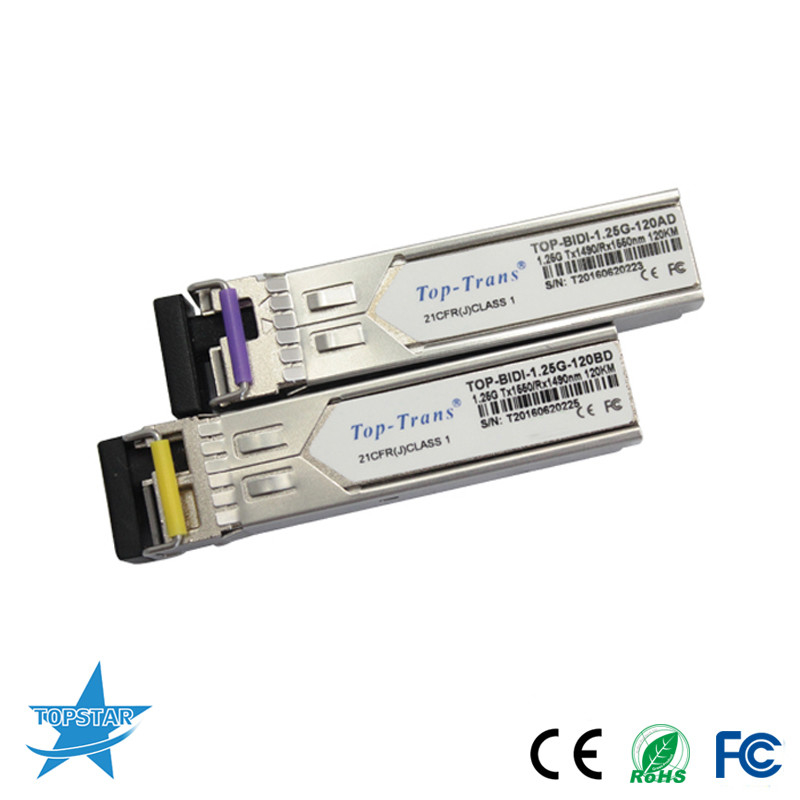

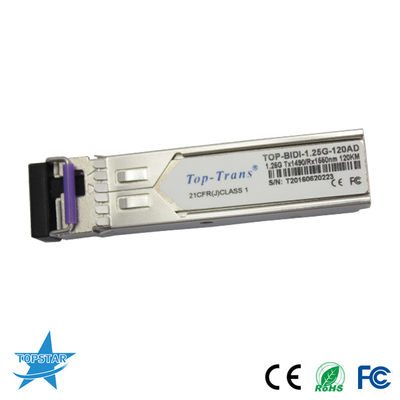

módulo ótico do transceptor 1.25G Bidi SFP de 1310/1550nm 120KM SFP

produtos da solução de rede do transceptor de 1.25G 1310/1550nm (1550/1310nm) 120KM







Produtos Fetures da solução de rede do transceptor de 120quilômetros:





●Acima das ligações de dados de to1.25Gb/s



●Transmissor do laser de DFB



●Receptor de APD



●Até 120KMon9/125μmSMF



●pegada Quente-pluggable de SFP



●Tipo relação ótica pluggable de BIDILC/UPC



●Dissipação de baixa potência



●Cerco do metal, para o mais baixo IEM



●RoHS complacente e sem chumbo



●Single+3.3Vpowersupply



●Relação de monitoração diagnóstica de Digitas do apoio



●Complacente com SFF-8472



●Temperatura de funcionamento do caso: 0°Cto+70°C



APLICAÇÕES



●Interruptor para comutar a relação



●Ethernet rápidos



●Aplicações comutadas da placa traseira



●Relação do router/servidor



●Outras relações óticas



PADRÃO



●SFP+MSA complacente



●SFF-8472reversion9.5 complacente



●IEEE802.3-2005 complacente



●Telcordia GR-468-CORE complacente



●FCC47CFRPart15, classe B complacente



●FDA21CFR1040.10and1040.11, class1 complacente













Tipo da fibra	SMF
Temperatura	0°Cto+70°C
Fonte de alimentação	3.3V
Distância	120Km
Fatora de formulários	SFP
Comprimento de onda	1310/1550 de nanômetro
Certificado	ROHS
Relação ótica da extinção	9dB







Funções diagnósticas de Digitas



Protocolo de comunicação de série do apoio the2-wire dos transceptores 1310&1550 de SFP 1.25G 120KM como definido no SFPMSA. É



muito estreitamente relacionado ao E2PROM definido no padrão de GBIC, com as mesmas especificações elétricas.



A identificação de série padrão de SFP fornece o acesso à informação que descreve as capacidades do transceptor, padrão da identificação



relações, fabricante, e a outra informação.



Adicionalmente, os transceptores do Parte-transporte SFP fornecem uma relação de monitoração diagnóstica digital aumentada original, que permita real



o acesso do tempo aos parâmetros de funcionamento do dispositivo tais como a temperatura do transceptor, corrente da polarização do laser, transmitiu o poder ótico,



tensão ótica recebida do poder e de fonte do transceptor. Igualmente define um sistema sofisticado de alarme e de bandeiras de advertência, que



enviar-usuários alertas quando os parâmetros de funcionamento particulares forem exteriores de uma escala normal do grupo da fábrica.



O SFPMSA define um mapa de memória de 256 bytes em E2PROM que é acessível sobre uns 2 wireserial dentro



terface 8 no bocado address1010000X (A0h). A relação de monitoração diagnóstica digital utiliza o endereço 8 mordido



1010001X (A2h), assim que o mapa de memória de série originalmente definido da identificação permanecem inalterados. A relação é idêntica a, e é assim



inteiramente para trás - compatível com a especificação de GBIC e acordo da fonte de SFP o multi.
