Detalhes do produto:
|
| Tamanho de quadro máximo: | carga útil 2112-byte | Largura de banda do agregado do canal da fibra: | 1800 Gb/s (taxa de dados) |
|---|---|---|---|
| Escalabilidade: | arquitetura da Completo-tela com os 239 interruptores máximos | Classes de serviço: | Classe 2, classe 3, classe F (quadros do inter-interruptor) |
| Portos do canal da fibra: | 16 portos de QSFP (64 portos totais); E_Ports, F_Ports, M_Ports, EX_Ports, D_Ports, e VE_Ports. | Tipos do tráfego de dados: | Interruptores da tela que apoiam o unicast |
| Entroncamento do ISL: | entroncamento Quadro-baseado com até oito 32 portos de Gb/s pelo tronco do ISL; até 256 Gb/s pela ca | peso: | 3,95 quilogramas (8,71 libras) sem QSFP |
| Destacar: | Licença da VAGEM de brocado FC32-48,Brocado FC32-48 para X6-4 X6-8,Porto da licença 32gb 48 da VAGEM de brocado |
||

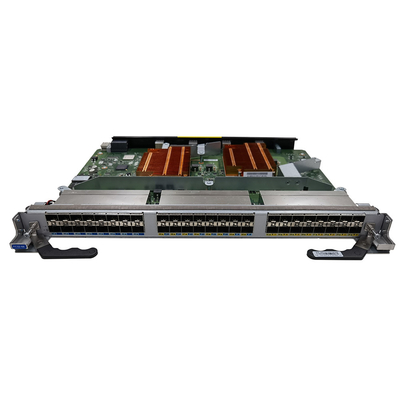

Lâmina portuária de brocado FC32-48 32gb 48 FC para o diretor X6-4 ou X6-8

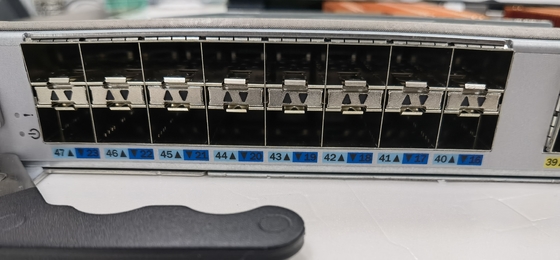

Lâmina do porto do dispositivo do canal da fibra de brocado FC32-48 com 48x 32 PORTOS dos Gbps SFP+
Descrição do produto: Projetou apoiar o crescimento do armazenamento, cargas de trabalho de exigência, e a consolidação do centro de dados, a lâmina portuária de brocado FC32-64 entrega um desempenho ímpar de 32 Gb/s, a densidade portuária líder de mercado, e a flexibilidade multiprotocol. Pode eficazmente escalar o diretor de brocado X6 para construir as telas do SAN do alto densidade que maximizam a produtividade e aumentam a eficiência de investimentos do armazenamento. Combinando capacidades robustas do Gen 6 do brocado com a flexibilidade multiprotocol e a monitoração aumentada da latência de NVMe sobre o tráfego do canal da fibra, a lâmina portuária de brocado FC32-64 permite uma transição sem emenda ao centro de dados do todo-flash e conduz a inovação da TI.
Com a lâmina do porto do alto densidade de brocado FC32-48, o diretor de brocado X6 pode agora escalar mesmo o further-up a 512 33% deoferecimento mais portos do dispositivo ao aumentar a largura de banda de sistema total até 20 Tb/s. Esta lâmina fornece 64 portos do canal da fibra em um elegante, fatora de formulários do alto densidade projetado com conexões do Q-cabo flexível, permitindo administradores de simplificar a infraestrutura de expedição de cabogramas.
| Características principais | Arquitetura de sistemas |
| Desempenho do canal da fibra | Canal da fibra: 4,25 linha velocidade de Gb/s, completa - duplex; 8,5 linha velocidade de Gb/s, completa - duplex; 14,025 linha velocidade de Gb/s, completa - duplex; 28,05 linha velocidade de Gb/s, completa - duplex; auto-detecção de 4, 8, 16, e 32 velocidades do porto de Gb/s. O apoio para 4 Gb/s e 8 velocidades de Gb/s exige o uso 16 de um transceptor de Gb/s QSFP. |
| Conectividade de FCoE | velocidades de 10GbE, de 25GbE, ou de 40GbE FCoE. O apoio para as velocidades 10GbE, 25GbE, e 40GbE exige o uso do transceptor apropriado de QSFP. |
| Latência do interruptor | Comutou localmente a latência portuária é <780 ns="" with="" Forward="" Error="" Correction=""> |
| Portos do canal da fibra | Brocado X6-4: Até 192 portos 32-Gbps, universais (F_Port, E_Port, EX_Port, M_Port, D_Port, SIM Port, FICON) |
| Cabos apoiados | QSFP (MTP/MPO) a SFP+ (LC) estoiram os cabos e o QSFP (MTP/MPO) aos cabos padrão de QSFP (MTP/MPO). 2 quilômetros 4×32 Gb/s QSFP (exige QSFP--QSFP ao cabo de SMF LC). |
| Diagnósticos | Introspecção do IO para a monitoração do I/O do canal e do NVMe da fibra sobre o tráfego do canal da fibra; Sistema ótico de ClearLink e diagnósticos do cabo, laço de retorno elétrico/ótico incluir, tráfego da relação/latência/distância; gerador incorporado do fluxo; CARGO e diagnósticos em linha/autônomos encaixados, incluir a monitorização ambiental, o FCping e o Pathinfo (traceroute de FC), espelhar do fluxo, o visor do quadro, reinício não disruptivo do demônio, monitoração de saúde do sistema ótico, monitoração do poder, RAStrace que registra, e rolamento da detecção da repartição (RRD) |
| Temperatura | Funcionamento: 0°C a 40°C (32°F 104°F) a inoperante: −40°C a 70°C (−40°F a 158°F) |
| Poder máximo | Consumo de potência típico: 203 watts quando povoado inteiramente com 16 consumo de potência máximo padrão de 4×32 Gb/s SWL QSFPs: 387 watts de consumo de potência máximo quando povoado inteiramente com 16 padrão 32 Gb/s SWL QSFPs |
O canal da fibra do Gen 6 de brocado do canal da fibra do Gen 6 é a rede moderna do armazenamento para ambientes missioncritical, entregando
desempenho NVMe-pronto, automatização avançada, e gestão detalhada para acelerar o desempenho e a movimentação da aplicação
sempre-em operações comerciais. O diretor de brocado X6 com canal da fibra do Gen 6 e a lâmina do porto de brocado FC32-64 entrega um desempenho ímpar de 32 Gb/s, a densidade industryleading do porto, e a flexibilidade multiprotocol às cargas de trabalho do crescimento, da exigência do supportstorage, e à consolidação do centro de dados.
Destaques
• Escala o diretor de brocado X6 a 512 portos ao maximizar o espaço
utilização com 33% mais conectividade do dispositivo em uma lâmina do alto densidade
• Agilidade dos aumentos permitindo arquiteturas flexíveis com conectividade simultânea do canal, do NVMe, ou do FCoE da fibra
• Segura mais cargas de trabalho com desempenho do canal da fibra do Gen 6
e aumentando a largura de banda de sistema total até 20 Tb/s
• Reduz a complexidade com 75% menos cabos e porto dos aumentos
densidade com conexões do Q-cabo flexível
• Conduz a inovação da TI aperfeiçoando o desempenho de NVMe completamente
monitoração integrada da latência do tempo real com introspecção do IO
