Detalhes do produto:
|
| Portos do canal da fibra: | 16 portos de QSFP (64 portos totais); E_Ports, F_Ports, M_Ports, EX_Ports, e FL_Ports | Máximo certificado: | 6.000 nós ativos; 56 interruptores, 19 lúpulos em telas da tela OS® de brocado; 31 interruptores, te |
|---|---|---|---|
| Escalabilidade: | Arquitetura completa da tela com os 239 interruptores máximos | Peso: | 3,56 quilogramas |
| Temperatura: | 0°C a 40°C (32°F a 104°F) | Tipos do tráfego de dados: | Interruptores da tela que apoiam o unicast |
| Tamanho de quadro máximo: | carga útil 2,112-byte | Amortecedores de quadro: | 8.192 por 64 lâminas portuárias, atribuídas dinamicamente |
| Destacar: | Lâmina do canal da fibra de DCX 8510,64x dcx 8510 de brocado do porto 16g,64x brocado FC16-64 do porto 16g |
||

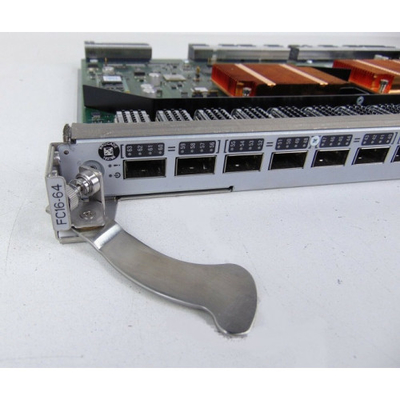

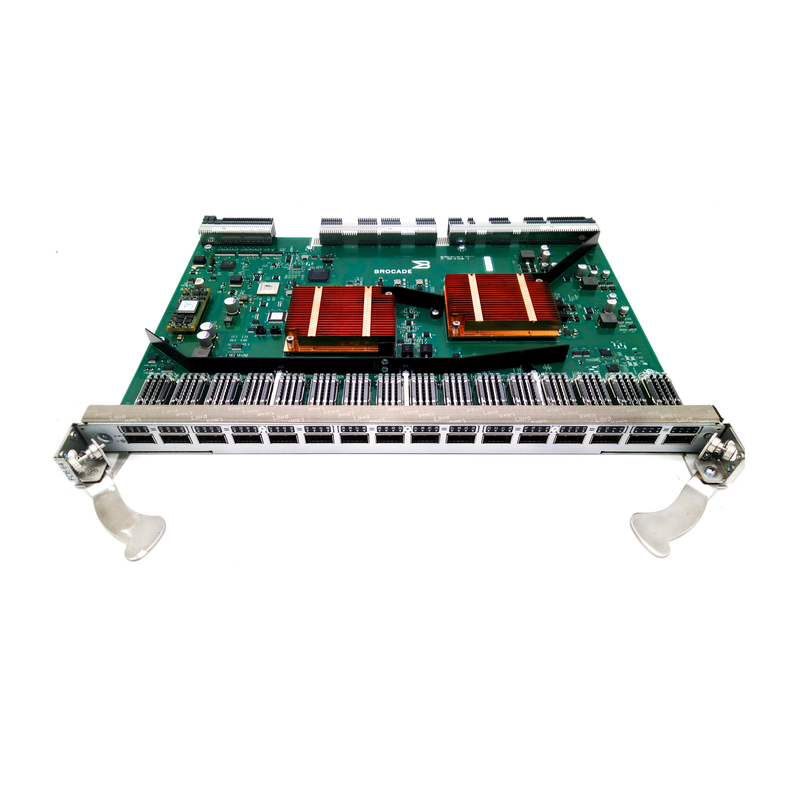

Lâmina do canal da fibra do alto densidade do porto 64x 16g de brocado FC16-64 DCX 8510
Módulo da expansão da lâmina do canal da fibra FC16-64
Descrição do produto:
O brocado FC16-64 tem 16 portos de QSFP com cada relação portuária física configurada logicamente como um porto do canal da fibra dos Gbps 4×16 que cumpra com as 14,025 especificações do canal da fibra dos Gbps, e mantém o apoio da compatibilidade inversa para duas gerações precedentes de Gbps do canal specifications-8.5 da fibra e de 4,25 Gbps. Usando o alto densidade e a baixa potência QSFPs para a conectividade, a lâmina do porto de brocado FC16-64 permite
consolidação de portos físicos e uma redução de 75 por cento nos cabos, que simplifique a gestão do cabo e facilite a escalabilidade para a maior agilidade do negócio.
| Características principais | Arquitetura de sistemas |
|
Tipos de meios
|
Conector quente-pluggable de brocado QSFP; 4×16 Gbps SWL, conector de cabo da fita de MPO 1×12 (66 m OM3, 100 m OM4; O brocado FC16-64 QSFPs apoia somente 4/8/16 dos Gbps [não 2 Gbps ou 10 Gbps]) |
|
Latência do interruptor
|
Comutou localmente a latência portuária é 700 ns; a latência da lâmina-à-lâmina é o µsec 2,1; a criptografia/compressão é o µsec 5,5 pelo nó; De correção de erros dianteiro (FEC) adiciona 400 o ns entre E_Ports (permitiu à revelia)
|
|
Largura de banda do agregado do canal da fibra |
512 Gbps (taxa de dados)
|
| Poder máximo | 118 watts quando povoado inteiramente com os 16 SWL padrão QSFP 134 watts de consumo de potência máximo |
| Vibração | Funcionamento: 0,5 senos de g, 0,4 grms aleatórios, 5 a 500 hertz inoperante: 2,0 senos de g, 1,1 grms aleatórios, 5 a 500 hertz |
|
Software apoiado da gestão |
HTTP, SNMP v1/v3 (MIB da gestão do MIB, do FC do FE), SSH; Exame, Syslog; Ferramentas avançadas da Web de brocado, empresa do SAN do conselheiro da rede de brocado ou sinal de adição profissional do SAN do conselheiro da rede de brocado; Linha relação do comando (CLI); SMI complacentes; Domínios administrativos; licenças experimentais para capacidades auxiliares
|
| Segurança | Criptografia AES-GCM-256 em ISLs; DH-CHAP (entre interruptores e dispositivos da extremidade), autenticação do interruptor de FCAP; PLF 140-2 L2-compliant, HTTPS, IPsec, IP que filtra, LDAP com IPv6, OpenLDAP, emperramento portuário, RAIO, controle de acesso Papel-baseado definido pelo utilizador (RBAC), cópia segura (SCP), RPC seguro, SFTP, SSH v2, SSL, emperramento do interruptor, TACACS+, interruptor confiado |
|
Diagnósticos
|
Gerador incorporado do fluxo, diagnósticos do cabo de ClearLink (nenhum apoio para laço de retorno elétrico/ótico), tráfego da relação/distância da latência; CARGO e diagnósticos em linha/autônomos encaixados, incluir a monitorização ambiental, o FCping e o Pathinfo (traceroute de FC), espelhar do fluxo, o visor do quadro, reinício não disruptivo do demônio, espelhar portuário, monitoração de saúde do sistema ótico, monitoração do poder (16 lâminas-somente dos Gbps), RAStrace que registra, e rolamento da detecção da repartição (RRD)
|
Consumo da mais baixa potência
Os transceptores óticos de Channelcompliant QSFP da fibra dos Gbps SWL de brocado 4×16 são quente-swappable, de baixa voltagem (3,3 V), os transceptores óticos diagnóstico-capazes digitais que cumprem com os transceptores óticos mecânicos da especificação de QSFP MSA (SFF-8436) .QSFP fornecem o brocado FC16-64 o alto densidade avançado e os 285 por cento menos consumo de potência do que quatro SFPs padrão (1,4 W contra 4 W), a tração de mais baixo poder de alguma lâmina do interruptor de canal da fibra. De fato, um brocado DCX 8510 povoado inteiramente com as oito lâminas do porto de brocado FC16-64 oferece não somente a densidade portuária a mais alta, mas igualmente tira somente 1.902 watts (0,19 W/Gbps). O produto competitivo o mais próximo exige sobre 40 por cento mais energia a
poder 25 por cento menos portos. Com o uso de QSFPs energia-eficiente, o brocado permitiu organizações da TI de conseguir níveis novos de consolidação da infraestrutura ao reduzir o consumo de potência total.
