SÊNIOR 40GBASE e 100G BiDi do transceptor ótico de Cisco QSFP-40 QSFP28 10-3317-01

Cisco QSFP-40/100-SRBD 10-3317-01 transceptor do Sênior-BiDi de 40GBASE e de 100G QSFP28

A vista geral do transceptor de Cisco QSFP-40/100-SRBD

O tráfego do centro de dados continua a crescer, conduzido por aumentos na atividade do servidor, na densidade da aplicação em servidores virtualizados, e na procura para conexões leste-oeste da baixo-latência entre servidores. Quando o transceptor bidirecional popular de QSFP+ 40Gb (BiDi) foi liberado, permitiu operadores de centro dos dados, pela primeira vez, de promover de 10Gb a 40Gb sem a necessidade de substituir a infraestrutura do cabo da fibra. A duplo-taxa BiDi da próxima geração, que tem os modos 40Gb e 100Gb operacionais, oferece os mesmos benefícios e mais.

Cisco QSFP transceptor de BiDi de uma duplo-taxa de 40/100 de Gb pode funcionar como um 40Gb BiDi, combinando seu alcance de 100m e de 150m sobre a fibra do multi-modo OM3 e OM4, respectivamente. No modo 100Gb, o alcance do BiDi da duplo-taxa é 70m e 100m em OM3 e em OM4, respectivamente. Em ambos os modos, os fósforos do alcance de BiDi suas contrapartes SR4.

Como um único transceptor com modo estes dois de operação, a duplo-taxa BiDi de Cisco permite operadores de centro dos dados de reutilizar sua infraestrutura LC-connectorized frente e verso existente de MMF para a migração de 10 Gb a tampouco 40 Gb ou de 100 Gb de conectividade dos ethernet, ou migração de 40Gb a 100Gb.

Parâmetros para o transceptor ótico de Cisco QSFP28 100G:

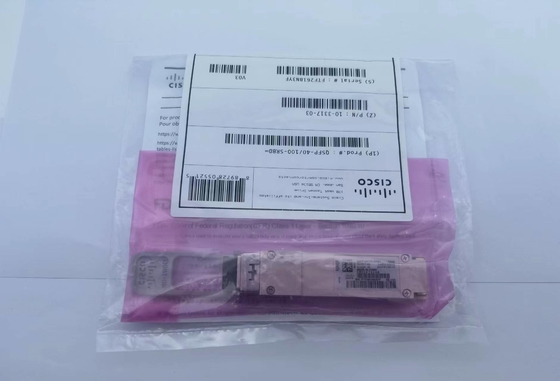

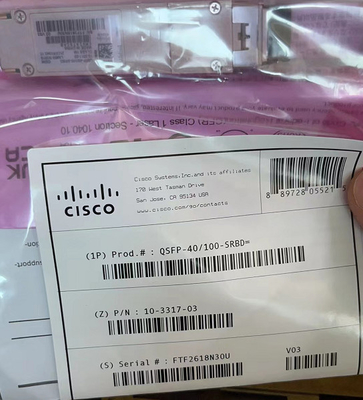

Foto para Cisco QSFP28 100G e o transceptor de 40G QSFP-40/100-SRBD

Características e benefícios dos módulos óticos de Cisco QSFP28 100G

●capacidade da duplo-taxa 40Gb e 100Gb
●Compatibilidade inversa com 40Gb QSFP+ BiDi
●Fatora de formulários QSFP28
●Opera-se sobre a infraestrutura LC-connectorized frente e verso da fibra de MMF, mesma que o SÊNIOR 10Gb e o 40Gb BiDi
●Para a frente de correção de erros a bordo
●Modulação PAM4 ótica
●Tecnologia ótica bidirecional
●Permite a elevação incremental a 100Gb do SÊNIOR 10Gb ou do 40Gb BiDi

Para trás - compatível com tecnologia do 40Gb BiDi de Cisco
Somente Cisco oferece a compatibilidade inversa com os transceptores nativos de 40Gb BiDi em um fatora de formulários QSFP28.

Como o 40Gb nativo BiDi, a duplo-taxa 40/100 de Gb BiDi transmite bidirecional em ambas as fibras, usando comprimentos de onda nominais de 850nm e de 910nm e filtros passivos da multiplexação de divisão de comprimento de onda (WDM) em um ou outro isolado Tx da extremidade e em canais de Rx. No modo 40Gb, transmite os canais dos andreceives 20Gb NRZ em cada fibra, para uma largura de banda agregada total de 40Gb.

No modo 100Gb, opera os canais de 50Gb PAM4, para uma largura de banda agregada total de 100Gb. A tecnologia PAM4 permite a taxa de dados 50Gb com sinalização nas taxas 25Gbaud. 40/100G BiDi contém uma caixa de engrenagens para traduzir o sinal de um formato 4x25G, nativo ao fatora de formulários QSFP28, ao formato 2x50Gb para o domínio ótico. Igualmente emprega a dianteiro-erro-correção a bordo (FEC) para reduzir a taxa de erro mordido. Isto torna possível usar o transmissor e o receivertechnology atuais da geração.

A duplo-taxa 40/100 de Gb BiDi oferece opções múltiplas da migração aos clientes de Cisco que estão operando atualmente as relações 10Gb ou 40Gb em suas arquiteturas do centro de dados. Promovendo o equipamento de rede uma extremidade de cada vez, operadores pode exercitar a flexibilidade nas programações e nos orçamentos.
