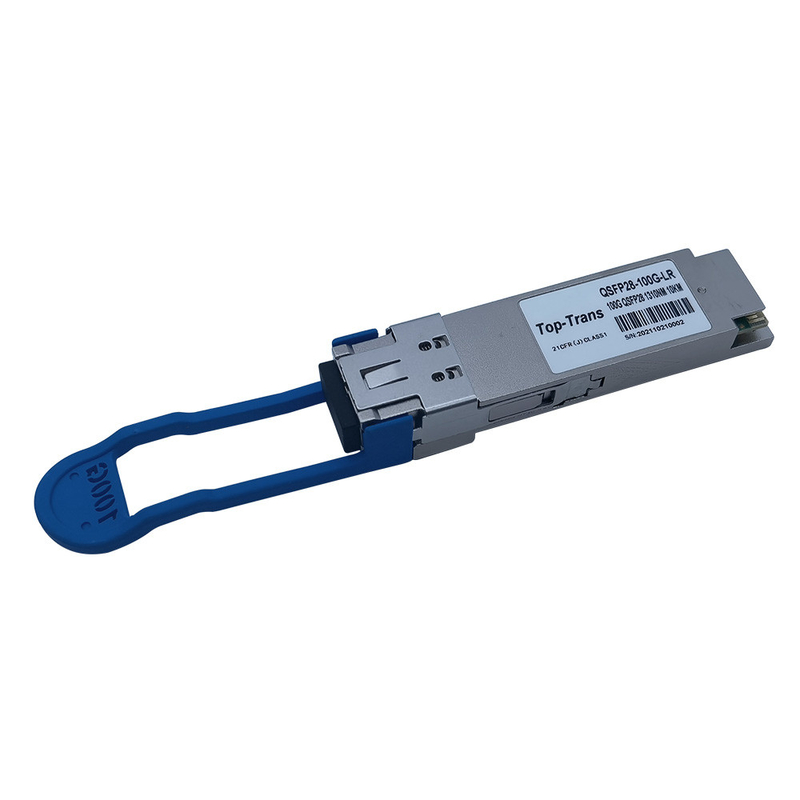

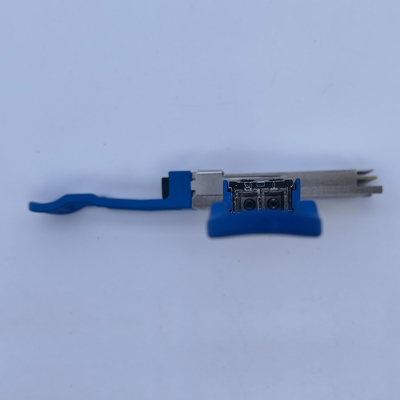

Únicos Lambda 2KM SMF QSFP-100G-FR transceptores do Arista QSFP28 100G PAM4

Com a virtualização da rede, os mais lugares que da empresa a aplicação nativa da nuvem nos servidores da nuvem se aglomera para a melhor escalabilidade do sistema, o menos investimento do custo e manutenção mais simples. A nuvem distribuiu serviços conduz a necessidade para mais movimento de dados através dos conjuntos de servidor e gera o tráfego leste-oeste explosivo. Para facilitar a distribuição da nuvem, a rede do centro de dados simplifica a rede de 3 séries na rede da Espinha-folha e evolui a largura de banda de 10G em 25G/100G mesmo 400GBASE no canto.

A rede da próxima geração 400GBASE satisfaz a procura robusta da rede perto

• Análise de dados grande e de máquina do AI aprendizagem

• Os servidores da multi-plataforma do elevado desempenho e do mais I/O CPU/GPUs



• A aceleração da rede pelo NIC de DPUs & de Smart para a HPC do alto densidade



• A arquitetura de rede nova a mais atrasada do armazenamento baseada em suportes de memória de NVMe



• Consumo de potência crítica e arquitetura simplifed



Ao immegrate de 100GBASE em 400GBASE, o único Lambda sistema ótico de QSFP28 100G PAM4 DR1/FR1 é projetado substituir o 100G precedente AOC/SR4/PSM4 ótico na camada de TOR para folhear. QSFP28 100G PAM4 DR1/FR1 oferece a 100GBASE a largura de banda alta para o acesso do servidor e os uplinks paralelos com 400GBASE PAM4 DR4/FR4 usando o MTP ao cabo da fuga de 4 LC.

Os transceptores compatíveis do Arista QSFP28 100G FR1 podem ser obstruídos em todo o porto do Arista 100G QSFP e interoperar com plataforma do interruptor de centro da folha 7388X5 & 7368x4 do Arista/dados da espinha. A relação do conector elétrico é 4 * 25G NRZ, o mesmo que todos os módulos existentes do legado QSFP28 100G. Mas, não como 100G CWDM4, sinais elétricos de mux/demux 4 * o sinal ótico de 25G NRZ em uma fibra, os transceptores de QSFP28 100G FR1 usa uma microplaqueta da caixa de engrenagens para converter os 4 * 25G NRZ em um 1 * sinal ótico de 100G PAM4 e pares no único laser do comprimento de onda (ou no “lambda”) para a transmissão. Devido à modulação ótica diferente, módulos de QSFP28 100G FR1 não interoperará com o módulo do legado 100G CWDM4 lite.

O sistema ótico do Parte-transporte QSFP28 100G PAM4 FR1 usa o único sinal do lambda do comprimento de onda do centro de 50GBaud 1310 nanômetro e apoia os comprimentos de relação de até 2km através da fibra do único modo G.652. O sistema ótico do Parte-transporte QSFP28 100G PAM4 FR1 usa a modulação PAM4 ótica e o FEC e é inteiramente complacente com MSA QSFP28 100GBASE-FR.

Características chaves

• QSFP28 MSA complacente

• Taxa de transmissão do apoio 53.125Gbps

• 100G Lambda 100GBASE-FR



• Transmissão de até 2km na fibra do único modo (SMF) com FEC

• Temperatura de caso de funcionamento: ℃ 0 - 70

• PAM4 modulação, sinal elétrico de 4x25G PAM4 ao laser de 1x100G PAM4

• Única fonte de alimentação de +3.3V, consumo de potência máximo 4.5W

• Temperatura de caso de funcionamento: 0~70C

• RoHS complacente

• Interconexão com sistema ótico de 400GBASE-FR4 PAM4 através do cabo da fuga de MTP/MPO

Aplicação

• Ethernet 100GBASE-FR

• 400GBASE-FR4 às 4 100GBASE-FR paralelas



Plataforma compatível

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

Parâmetros

FAQ

• Nós precisamos a separação portuária de 400G a 4x100G o que você pode fornecer?

Para 400G a 4 * 100G, nós oferecemos o comprimento de relação da fibra da fuga para DR-500M, FR-2KM

QSFPDD-400G-DR4 com 4 * QSFP28-100G-DR1

QSFPDD-400G-FR4 com 4 * QSFP28-100G-FR1

Através de 8 núcleos MTP/MPO a 4 do cabo frente e verso da fuga do LC de 2 núcleos

• Posso eu usar seu módulo QSFP28 em interruptores do Arista 7170-32C?

Sim, nosso TQSFP28-100G-FR1 é inteiramente - compatível com Arista QSFP-100G-FR

a garantia de 100% interopera com os portos de 100G QSFP28 de interruptores do Arista

• Pode seu sistema ótico interoperar com QSFP28 CWDM4?

Não, sua modulação ótica é diferente, quando CWDM4 usa 4 * 25G NRZ mas este FR1 usa 1 * 100G PAM4

• Que se eu encontro seu sistema ótico não satifiying com nossa relação da fibra, ocorrem perdas críticas do sinal?

Nosso sistema ótico é produzido usando componentes novos frescos com o controle restrito do QC sobre o teste do parâmetro e de desempenho, no diagrama do detector e do olho de erro. A relação da qualificação é mais de 99,9%

Se algum defeito de qualidade acontece dentro da garantia, nós arranjaremos substituir/serviço de reparações imediatamente

• Você vende o outro tipo de sistema ótico de 100G QSFP28?

Sim, nós podemos oferecer QSFP28 100G SR4, PSM4, LR4, PLR4, CWDM4, CWDM4-Lite, ER4L, ER4, ZR4 etc.
