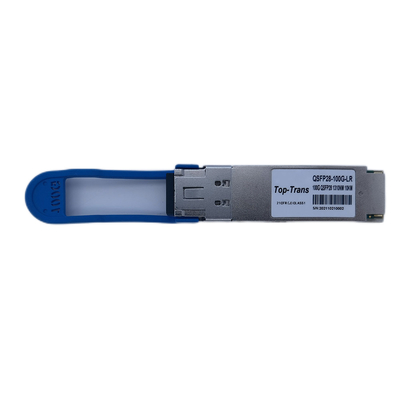

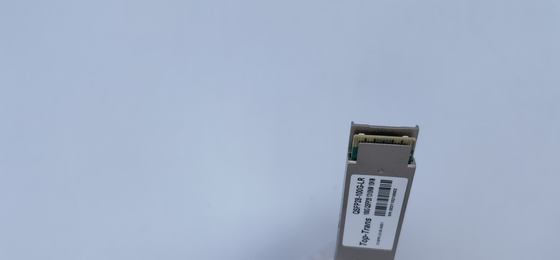

Único Lambda sistema ótico 10KM SMF LC QSFP-100G-LR1 frente e verso do Arista QSFP28 100G PAM4

100G único Lambda é a nova tecnologia desenvolvida para o sistema ótico de QSFP28 100G pelo grupo de MSA, projetado reduzir a operação custada alta para os operadores que usam o 100G existente SR4, LR4, CWDM4 e PSM4. 100G único Lambda usa a modulação PAM4 ótica para acoplar o sinal eletrical de 4*25G NRZ no único lambda laser de 1*100G PAM4 com a microplaqueta da caixa de engrenagens DSP. A única modulação do lambda PAM4 simplifica extremamente a complexidade de mux/demux e integra quatro sinais 25G em uma relação 100G e para reduzir os componentes óticos caros.

O sistema ótico de 100G Lambda usa o único comprimento de onda de 1310nm e a modulação de PAM4 50GBaud, permite assim o compatiblility com o mesmo sistema ótico de QSFP-DD 400G. Como, o sistema ótico de QSFP-DD PLR4 usa a relação 4 paralela do sinal ótico de 1310NM 100G PAM4 50GBaud, pode ligar a quatro únicos lambda QSFP28 100G sistemas óticos de 100G-LR com os cabos da fuga e fornecer a transição suave de 100G em 400G.

Os transceptores compatíveis do Arista QSFP28 100G LR1 podem ser obstruídos em todo o porto do Arista 100G QSFP. A relação do conector elétrico é 4 * 25G NRZ, o mesmo que todos os módulos existentes do legado QSFP28 100G. Mas, não como sinais elétricos de 100G LR4 mux/demux 4 * o sinal ótico de 25G NRZ em uma fibra, os transceptores de QSFP28 100G LR1 usa uma microplaqueta da caixa de engrenagens para converter os 4 * 25G NRZ em um 1 * sinal ótico e pares de 100G PAM4 no único laser do comprimento de onda (ou no “lambda”) para a transmissão. Devido à modulação ótica diferente, módulos de QSFP28 100G LR1 não interoperará com o módulo do legado 100G LR4.

O sistema ótico do Parte-transporte QSFP28 100G PAM4 LR1 usa o único sinal do lambda do comprimento de onda do centro de 50GBaud 1310 nanômetro e apoia os comprimentos de relação de até 10km através da fibra do único modo G.652. O sistema ótico do Parte-transporte QSFP28 100G PAM4 LR1 usa a modulação PAM4 ótica e o FEC e é inteiramente complacente com MSA QSFP28 100GBASE-LR único Lambda. O sistema ótico de QSFP28 100G PAM4 LR1 pode estender a relação da fibra para interconectar a infraestrutura próxima dentro de 10km e para ser ideal para a interconexão da espinha ao núcleo ou da espinha/espinha ou do DCI etc. para o terreno & a rede do centro de dados.

Características chaves de QSFP28

• QSFP28 MSA complacente

• Taxa de transmissão do apoio 53.125Gbps

• 100G Lambda 100GBASE-LR



• Transmissão de até 10km na fibra do único modo (SMF) com FEC

• Temperatura de caso de funcionamento: ℃ 0 - 70

• PAM4 modulação, sinal elétrico de 4x25G PAM4 ao laser de 1x100G PAM4

• Única fonte de alimentação de +3.3V, consumo de potência máximo 4.5W

• Temperatura de caso de funcionamento: 0~70C

• RoHS complacente

• Interconexão com sistema ótico de 400GBASE-PLR4 PAM4 através do cabo da fuga de MTP/MPO

Aplicação de QSFP28

• Ethernet 100GBASE-LR

• 400GBASE-PLR4 a 4 100GBASE-LR paralelos



Plataforma compatível DE QSFP28

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

Parâmetros de QSFP28

FAQ DE QSFP28

• Nós precisamos a separação portuária de 400G a 4x100G o que você pode fornecer?

Para 400G a 4 * 100G, nós oferecemos o comprimento de relação da fibra da fuga para DR-500M, FR-2KM, LR-10KM

QSFPDD-400G-PLR4 com 4 * QSFP28-100G-LR1

QSFPDD-400G-FR4 com 4 * QSFP28-100G-FR1

QSFPDD-400-DR4 com 4 * QSFP28-100G-DR1

Através de 8 núcleos MTP/MPO a 4 do cabo frente e verso da fuga do LC de 2 núcleos

• Posso eu usar seu módulo QSFP28 em interruptores de Huawei CE16800?



Sim, a compatibilidade de Huawei é a melhor procura popular de nossos clientes passados.
Nosso sistema ótico garantirá o trabalho em interruptores do motor da nuvem de Huawei.

• Pode seu interoper do sistema ótico com QSFP28 LR4?

Não, sua modulação ótica é diferente, quando LR4 usa 4 * 25G NRZ mas este LR1 usa 1 * 100G PAM4

• Que se eu encontro seu sistema ótico não satifiying com nossa relação da fibra, ocorrem perdas críticas do sinal?

Nosso sistema ótico é produzido usando componentes novos frescos com o controle restrito do QC sobre o teste do parâmetro e de desempenho, no diagrama do detector e do olho de erro. A relação da qualificação é mais de 99,9%

Se algum defeito de qualidade acontece dentro da garantia, nós arranjaremos substituir/serviço de reparações imediatamente
