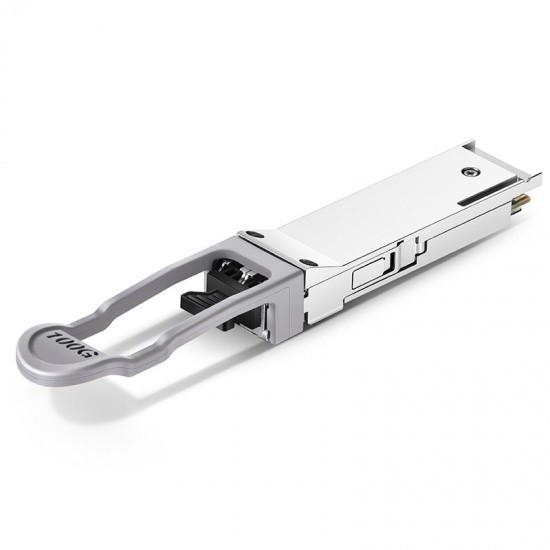

O CE certificou o transceptor ótico compatível do módulo SMF do Dr. 100G QSFP28

Sistema ótico compatível da base PSM4 de JNP-QSFP-100G-PSM4 QSFP28 100G para a transmissão de até 500 m

Monitoração diagnóstica da conformidade de MSA (SFF, para por exemplo SFF-8665) SFF-8665Digital
Temperatura do transceptor
Tensão de fonte do transceptor
Polarização de Tx atual
Tx potência de saída
Rx recebeu o poder ótico
Applications100GBASE-DR apoiado (cláusula 140), (nenhum FEC) taxa da sinalização CAUI-4, cada pista
Pista do anfitrião: NRZ; 25,78125 ± do GBD 100 ppm
Pista dos meios: PAM4; 53,125 ± do GBD 100 ppm
Transmissor fibers1
Comprimentos de onda do transmissor (escala) 1304,5 nanômetro a 1317,5 nanômetro
Receba comprimentos de onda da pista (escala) 1304,5 nanômetro a 1317,5 nanômetro
Transmissor potência de saída, cada pista (mínimo) - dBm 2,9
Transmissor potência de saída, cada dBm da pista 4 (máximos)
Fechamento para PAM4 (TDECQ), cada DB da pista 3,4 (máximos) do olho do transmissor e da dispersão
Poder de entrada do receptor, cada pista (mínimo) - dBm 5,9
Poder de entrada do receptor, cada dBm da pista 4 (máximos)
Sensibilidade do receptor (OMA), cada dBm máximo (máximo) da pista (−3.9, SECQ -5,3)
Sensibilidade forçada do receptor (OMA) cada pista (máximo) - dBm 1,9
Μm tamanho/cladding9/125 do typeSMFCore do cabo
Cláusula 140.10.1 do gradeIEEE da fibra: Tipo B1.1 do IEC 60793-2-50, tipo B1.3, ou tipo B6_a ou exigências na tabela 140-13 de IEEE onde diferem.
Distância 500 m
Consumo de potência máximo (W) 4,0 W
Temperatura de funcionamento (escala) 0° C a 70° C
Armazenamento temperature-40° C a 85° C
Peso & dimensões típicos
Peso: 0,2 quilogramas
Altura: 13,5 milímetros
Largura: 18,35 milímetros
Profundidade: 73,4 milímetros
